Las placas de circuito impreso, más conocidas como PCB, son el corazón de cualquier dispositivo electrónico. Cuando algo falla, identificar el problema puede ser como buscar una aguja en un pajar, especialmente si se trata de una pista cortada. No temas, porque estamos aquí para guiarte en este proceso paso a paso. Vamos a desglosar todo lo que necesitas saber para detectar estas pistas problemáticas usando un multímetro y una lupa, dos herramientas que se convertirán en tus mejores aliadas. Lo mejor de todo, te vamos a enseñar cómo hacerlo de manera segura, protegiendo tanto tus componentes como a ti mismo. Prepárate para aprender a diagnosticar y reparar tus placas electrónicas de forma efectiva. ¡Manos a la obra!

¿Qué es una PCB y por qué se cortan las pistas?

Las PCB, o placas de circuito impreso, son componentes esenciales en el mundo de la electrónica actual. Actúan como soporte y conexión para diversos componentes electrónicos, como resistencias, condensadores y circuitos integrados. La PCB permite que los circuitos sean compactos, eficientes y más fáciles de fabricar en masa. La proliferación de dispositivos modernos, desde teléfonos móviles hasta electrodomésticos, se debe en gran medida a la versatilidad y funcionalidad de las PCB.

Una PCB está compuesta generalmente de capas de material conductor, como el cobre, que se disponen sobre un sustrato no conductor. Estas capas de cobre tienen formas específicas que se conocen como «pistas» y funcionan como los caminos por los que circula la corriente eléctrica. Las pistas se diseñan mediante un proceso de grabado químico que elimina el cobre no deseado, dejando solo las conexiones necesarias. Este diseño preciso permite que las señales eléctricas viajen de manera eficiente entre los componentes del circuito.

Sin embargo, las pistas de una PCB pueden sufrir cortes por diversas razones. Una causa común es el daño físico, como caídas o impactos, que puede provocar que las pistas se corten o se agrieten. Esto es particularmente frecuente en dispositivos portátiles que están sujetos a un uso intensivo. Otro motivo es el desgaste por calor. Los componentes que generan calor excesivo pueden hacer que el material de la PCB se expanda y contraiga, lo que a largo plazo puede llevar a micro-fracturas en las pistas.

Los errores de fabricación también son una causa notable de cortes en las pistas. Durante el proceso de creación de las PCB, pueden producirse defectos que resulten en pistas incompletas o incorrectamente diseñadas. Si una pista no se graba correctamente, o si hay un fallo al aplicar las capas de cobre, las conexiones pueden quedar interrumpidas.

Además, el manejo incorrecto de las PCB durante su inspección o arreglo puede dañar las pistas. La manipulación excesiva sin las herramientas adecuadas, como pinzas o cúters, puede rayar o cortar involuntariamente las pistas. Por eso, manejar estas placas con el equipo adecuado es vital para evitar daños innecesarios.

En algunos casos, condiciones ambientales adversas también pueden deteriorar las pistas de una PCB. La exposición a humedad o ambientes corrosivos puede llevar a la oxidación del cobre, comprometiendo la integridad de las pistas. Con el tiempo, esto puede traducirse en cortes invisibles que afectan el rendimiento de la placa.

Es crucial identificar y reparar rápidamente cualquier pista cortada en una PCB. La presencia de una pista cortada puede causar fallos intermitentes o permanentes en el dispositivo electrónico, afectando su funcionamiento total o parcialmente. Detectar estos problemas a tiempo es esencial para prolongar la vida útil de los dispositivos y garantizar su funcionamiento eficiente. A lo largo de esta guía, aprenderás cómo abordar estos problemas de manera efectiva.

Herramientas necesarias para la identificación

La identificación de pistas cortadas en una placa de circuito impreso (PCB) requiere ciertas herramientas que facilitan el diagnóstico y reparación. Tener el equipo adecuado no solo hace el proceso más eficiente, sino que también reduce el riesgo de causar más daños a la placa. te presentamos una lista detallada de las herramientas básicas que necesitarás para comenzar.

  • Multímetro Digital: Es la herramienta principal para medir continuidad en las pistas de una PCB. Ayuda a determinar si hay un circuito abierto, lo cual indica una pista cortada. Opta por un multímetro que tenga la función de «continuidad» con un pitido audible para facilitar el trabajo.
  • Lupa de Aumento: Este accesorio es vital para inspeccionar visualmente las pistas de la PCB. Una lupa con luz LED integrada es ideal, ya que ilumina mejor la superficie de la placa, permitiéndote detectar cortes pequeños o fisuras que podrían pasar desapercibidas a simple vista.
  • Pinzas: Un par de pinzas finas es esencial para manipular componentes pequeños y realizar ajustes precisos en la PCB. Son útiles para evitar el contacto directo con las manos, lo que puede prevenir daños por estática.
  • Estación de Soldadura: Aunque puedas no necesitar soldar inmediatamente, tener una estación a mano te permite reparar cualquier pista cortada que identifiques. Busca una con control de temperatura para evitar sobrecalentar la placa.
  • Cinta de Cobre: Utilizada para volver a conectar pistas cortadas. Esta cinta conductora es fácil de soldar sobre la PCB y te da una solución temporal o permanente, dependiendo del daño.
  • Alcohol Isopropílico y Paños Sin Pelusa: Mantén tu superficie de trabajo libre de residuos y aceites con alcohol isopropílico para asegurar que el diagnóstico visual sea más claro. Limpiar la placa antes de empezar puede revelar daños que no se notan a primera vista.
  • Batería de 9V (Opcional): Puede ser utilizada para alimentar cierta sección del circuito siempre y cuando sepas cómo aplicarla sin riesgos. Útil para comprobar si las reparaciones han sido exitosas.
  • Documentación de la PCB: Tener acceso a los planos y esquemas de la PCB puede agilizar el proceso de identificación al comparar las pistas físicas con el diseño teórico, guiando tus decisiones durante la reparación.

Con estas herramientas a tu disposición, estarás listo para abordar la identificación de pistas cortadas en tus PCB de manera eficiente y segura. Así que, antes de lanzar tu multímetro y lupa al rescate, asegúrate de que tu estación de trabajo esté equipada con estos elementos fundamentales. El siguiente paso será asegurar tu entorno de trabajo implementando prácticas de seguridad adecuadas.

Cómo usar un multímetro para identificar problemas

El multímetro es una herramienta esencial para cualquier trabajo de diagnóstico en placas de circuito impreso (PCB). Si estás buscando identificar pistas cortadas, usar correctamente un multímetro puede ahorrarte tiempo y complicaciones. Primero, asegúrate de tener un multímetro digital o analógico que funcione correctamente. Los modelos digitales son más fáciles de usar y ofrecen lecturas más precisas, lo cual es útil para verificar la continuidad de las pistas en la PCB.

Primero, apaga y desconecta cualquier fuente de energía del dispositivo antes de comenzar. La seguridad es prioritaria para evitar descargas eléctricas. Coloca el multímetro en el modo de continuidad, que generalmente está marcado con un símbolo de diodo o de altavoz en los modelos digitales. Este modo te permitirá verificar si el flujo de corriente a través de una pista es continuo.

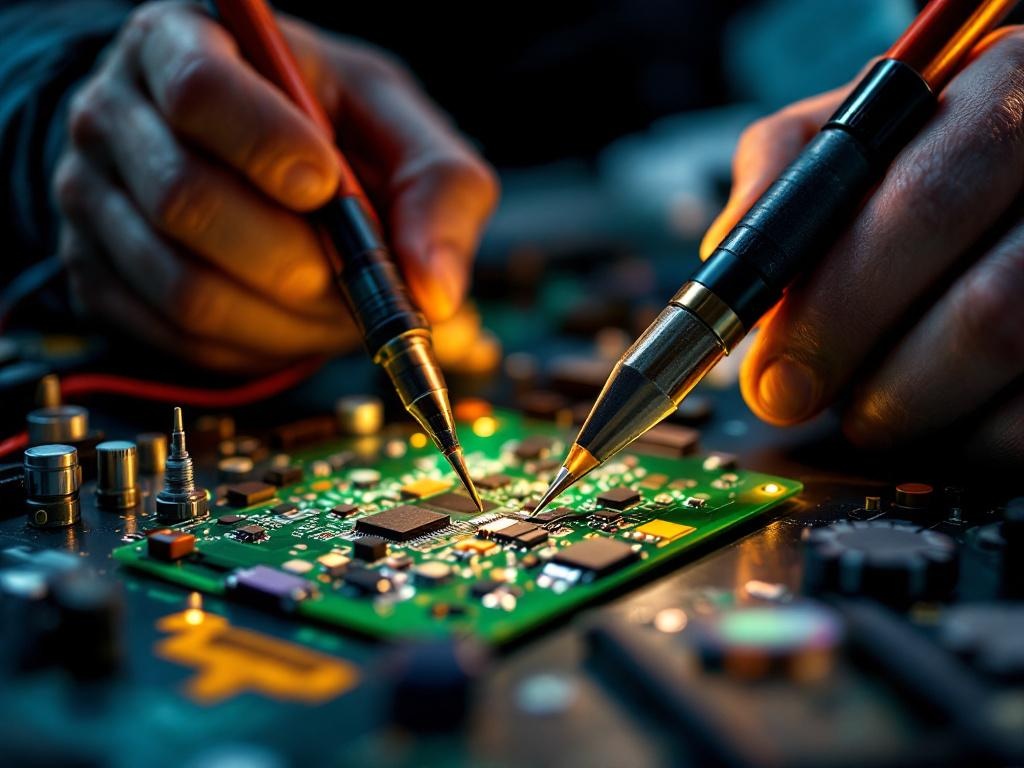

Coloca las puntas de prueba del multímetro a ambos lados de la pista sospechada de estar cortada. La punta roja es positiva y la negra es negativa, aunque para pruebas de continuidad, el orden no afecta el resultado. Si la pista está intacta, el multímetro emitirá un pitido o mostrará un valor de resistencia baja. Un resultado sin sonido o con un valor alto indica una posible interrupción en la pista.

Es importante que realices estas pruebas con las manos secas y en una superficie estable para sostener bien las puntas de prueba, evitando así lecturas erróneas. Además, asegúrate de no tocar otros componentes con las puntas, ya que podrías dañar la PCB o el componente.

Si no obtienes un pitido o un valor bajo, revisa los alrededores de la pista para confirmar la presencia de una ruptura visual. A veces, las pistas cortadas pueden ser difíciles de ver a simple vista. En estos casos, apóyate con una lupa o una cámara de aumento para inspeccionar detalladamente.

Un truco útil es marcar las pistas que ya has probado con un pequeño punto de lápiz cerca de la pista en la PCB. Esto te ayuda a llevar un registro de las pruebas realizadas y evita confusiones, especialmente si la PCB tiene un diseño complejo con múltiples capas y pistas.

Finalmente, asegúrate de calibrar tu multímetro regularmente para mantener su precisión, y guarda las puntas de prueba en buen estado para asegurar un buen contacto. Esto también evitará daños en las delicadas piezas de las PCB durante las pruebas.

Siguiendo estos pasos, podrás identificar pistas cortadas de manera segura y eficiente, alineando tu diagnóstico con la solución adecuada para restablecer la funcionalidad de tu dispositivo electrónico. Recuerda siempre desconectar la energía antes de manipular la PCB y presta atención a las señales del multímetro, ya que son claves para entender el estado de tu circuito.

Identificación visual con lupa: consejos y trucos

La identificación visual con una lupa es una técnica sencilla pero efectiva para localizar pistas cortadas en una PCB. La lupa te permite inspeccionar de cerca los detalles finos de la placa, algo que es crucial cuando buscas daños que podrían ser poco visibles a simple vista. Usar una lupa puede facilitarte detectar grietas o cortes que interrumpen la continuidad de una pista, uno de los problemas comunes en la electrónica.

Para comenzar, elige una lupa que tenga una buena ampliación. Una lupa con una ampliación de al menos 10x es ideal, ya que te permitirá observar los detalles minuciosos de la superficie de la PCB. Asegúrate de trabajar en un área bien iluminada. Una fuente de luz brillante y directa es tu mejor aliada, ya que las sombras pueden ocultar o distorsionar lo que estás observando.

Empieza inspeccionando la pista desde un extremo y sigue su curso hasta el otro extremo. Lo que estás buscando son discontinuidades, grietas o áreas donde la pista se vea diferente. Muchas veces, una pista dañada puede parecer «hinchada» o tener un color distinto comparado con las demás. Estos cambios visuales son indicativos de un daño que podría estar interrumpiendo la función de la PCB.

Un consejo práctico es usar un lápiz para marcar con suavidad las áreas sospechosas que encuentres. De esta manera, podrás volver a comprobarlas con un multímetro sin perder detalle ni olvidar las zonas problemáticas. Llevar un registro visual también te puede ayudar cuando llegue el momento de las reparaciones.

Además de la lupa, podría ser beneficioso usar una cámara de smartphone con modo macro, ya que estas cámaras a menudo proporcionan una ampliación digital que, combinada con una lupa, puede darte una visión aumentada y muy detallada. Esto es particularmente útil si necesitas capturar una imagen de la pista para análisis posterior o consulta con un experto.

La paciencia es clave durante este proceso. No apresures tu inspección, ya que es fácil pasar por alto un microcorte. Tómate tu tiempo para inspeccionar cada pista con detenimiento. Considera también revisar los bordes de las soldaduras, ya que ahí es donde a menudo se inician las fracturas que luego se extienden por la pista.

Recuerda, aunque esta es una forma efectiva de detectar problemas, la inspección visual con lupa debe complementarse con una comprobación eléctrica utilizando un multímetro para verificar la continuidad. El uso combinado de ambas técnicas te dará una garantía mayor de que no se pasan por alto detalles importantes en el diagnóstico.

Pasos detallados para reparar una pista cortada

Reparar una pista cortada en un PCB puede parecer complicado, pero siguiendo una serie de pasos sencillos, puedes lograrlo de manera eficaz. Aquí te desglosamos el proceso en tareas claras que guiarán hasta su recuperación completa. Estos pasos aseguran que abordes la reparación de forma organizada y efectiva, minimizando errores.

  1. Identificación precisa de la fractura: Confirma el área dañada usando una lupa o un microscopio para verificar los detalles del corte. Asegúrate de que no haya múltiples fracturas.
  2. Preparación del área: Limpia la superficie afectada con un paño suave y alcohol isopropílico. Esto mejora la adherencia y retira cualquier residuo que interfiera con el trabajo de reparación.
  3. Abrigir el área con cinta aislante: Protege las áreas circundantes con cinta aislante para evitar dañar otras partes del PCB durante el proceso de soldadura.
  4. Aplicación de soldadura: Usa un estaño de buena calidad para cubrir la pista dañada. Un soldador adecuado, preferentemente con una punta fina, facilitará un trabajo preciso.
  5. Soldar un puente de alambre: En casos de mayor daño, traza un cableado delgado entre los dos extremos del corte para revitalizar la conexión. Asegúrate de que el puente esté firmemente soldado sobre superficies limpias.
  6. Verificación de conductividad: Una vez soldado, utiliza un multímetro para verificar la continuidad de la pista asegurándote de que el flujo eléctrico pasa nuevamente sin interrupciones.
  7. Cubierta protectora: Aplica un barniz protector sobre el área reparada para prevenir futuras corrosiones y aportarle longevidad a la reparación.
  8. Pruebas de funcionalidad: Monta nuevamente el PCB en el dispositivo y realiza pruebas funcionales completas para asegurar que todo funciona como se esperaba.

Con estos pasos, lograrás reparar una pista cortada en un PCB de manera eficiente, evitando problemas futuros. Si todo ha salido bien, ahora deberías tener una conexión restaurada, asegurándote de que el dispositivo vuelva a operar con normalidad.

Consejos de seguridad al trabajar con PCBs

Trabajar con placas de circuitos impresos (PCBs) requiere precaución para evitar daños tanto al dispositivo como a ti mismo. Aquí van algunos consejos de seguridad que puedes seguir para asegurarte de que el proceso de identificación y reparación de pistas cortadas en la PCB se realice sin problemas.

Primero, asegúrate de que el equipo esté completamente desconectado de cualquier fuente de energía antes de comenzar a trabajar. Esto no solo evitará cortocircuitos que puedan dañar la PCB, sino que también protegerá tus manos de posibles descargas eléctricas. Recuerda que incluso las pequeñas cantidades de electricidad pueden ser peligrosas.

Utiliza una pulsera antiestática o descarga la electricidad estática de tu cuerpo tocando una superficie metálica conectada a tierra antes de tocar la placa. La electricidad estática puede ser suficiente para dañar los componentes sensibles de la PCB. Además, siempre trabaja en un área bien iluminada y limpia, para que puedas ver claramente lo que haces y minimizar el riesgo de dañar componentes involuntariamente.

Usa herramientas adecuadas y de calidad, ya que las herramientas en mal estado pueden causar daños adicionales a los componentes. Por ejemplo, usa un multímetro correctamente calibrado para verificar la continuidad de las pistas y una lupa de buena calidad para inspeccionar visualmente las áreas sospechosas de estar dañadas.

Al identificar y reparar pistas cortadas, es importante manipular la PCB con cuidado para evitar doblar u romper la placa. Las PCBs son frágiles, y un movimiento brusco puede dañar irreparablemente las pistas o los componentes conectados a ellas.

Asegúrate de trabajar en un área sin desorden para no perder componentes pequeños o herramientas. También, mantener el espacio organizado te permite concentrarte mejor en la tarea y reduce el riesgo de accidentes. Si necesitas calentar algo, como soldadura, utiliza herramientas específicas como soldadores bien regulados para evitar sobrecalentamientos que puedan dañar la PCB.

Finalmente, después de realizar cualquier reparación, prueba el dispositivo detenidamente. Revisa si hay signos de sobrecalentamiento o fallos antes de conectar el aparato a su fuente de energía original. Esto no solo garantiza que la reparación ha sido exitosa, sino que también protege el dispositivo de daños eléctricos adicionales.

Siguiendo estos consejos de seguridad sencillos pero efectivos, podrás trabajar con PCBs de manera más segura y eficiente, asegurando que tanto tú como la placa permanezcan sin daños durante el proceso.
